型号说明
① 额定负载：
10 ：10A 125/250VAC;
5：5A 125/250VAC;
01 ：0.1A 125/250VAC
② 触点间距：
无:0.5mm
③ 驱动杆类型 ：无:按钮型;Z:直摆杆型;W:R型摆杆型;G:滚珠摆杆型
④ 驱动杆流水码 ：
无:按钮型;
0～99 :流水码
④ 动作力(OF)最大：
无: 1.0N Max;
-F: 0.5N Max;
-F1: 1.9N Max;
-F2: 2.7N Max;
-F3: 3.7N Max;
-F4: 4.5N Max
⑤ 接触规格：
1:双投型(转换);2:常闭型(NC);3:常开型(NO)
⑥ 端子类型：
无:焊接端子;
T:110#插片端子(2.8×0.5);
D:线路板端子;
P:线路板端子(8.8+7.3);
D1:左弯线路板端子;
D2:右弯线路板端子;
… :其它
⑦防护等级：
-W0: IP40 不带线;-W01: IP40 带线;-W…: IP40 带线…;-WR0: IP67 不带线;-WR01: IP67 带线;
-WR…: IP67 带线…
⑧驱动杆位置:
无:;
Y: 开关子远轴;
J: 开关子近轴
⑨序列号：
无:基本型;
A～Z:流水号
接触规格
额定负载
|
型号
|
额定电压
|
额定负载
|
|
NL-10
|
AC 250V
|
10A
|
|
AC 250V
|
10(3)A
|
|
DC 30V
|
10A
|
|
NL-5
|
AC 250V
|
5A
|
|
AC 250V
|
5(2)A
|
|
DC 30V
|
5A
|
|
NL-01
|
AC 250V
|
0.1A
|
|
DC 30V
|
0.1A
|
驱动杆类型
端子类型
端子类型
|
J
|
|
Y
|
|
性能
|
项目
|
规格值
|
|
容许操作速度
|
0.1mm～1m/S
|
|
防护等级
|
IP40
|
IP67
|
|
绝缘电阻
|
100MΩ以上
|
|
接触电阻(初始值)
|
100mΩ以下(不含线束)
|
|
环境温度
|
25T125
|
|
耐压
|
同极端子间
|
AC1000V 50/60Hz 1min
|
|
各端子与接地(塑料间)
|
AC1500V 50/60Hz 1min
|
|
各端子与非充电金属间
|
AC1500V 50/60Hz 1min
|
|
寿命
|
机械
|
100万次以上
|
|
电气
|
NL-5: 5万次
|
NL-10: 1万次
|

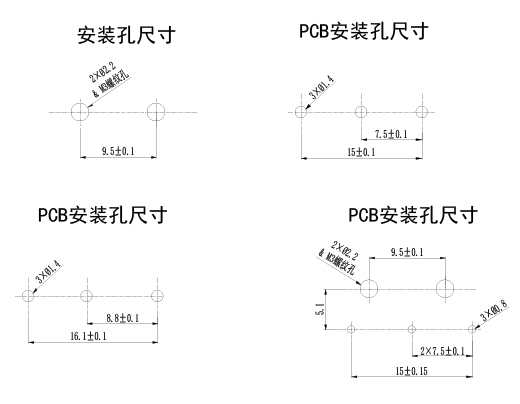

外形尺寸/动作特性
|
项目
|
|
|
OF
|
动作力
|
≤100gf
|
|
RF
|
释放力
|
≥10gf
|
|
FP
|
自由位置
|
≤13.5mm
|
|
OP
|
动作位置
|
9.7±1.5mm
|
|
TTP
|
极限位置
|
≥7.0mm
|
① 关于安装：
开关的安装,拆卸和配线作业以及维护检查时，请务必断开电源。否则会引起触电和烧毁。
开关安装时螺钉需小于安装孔,使用平垫圈,弹性垫圈来紧固。此时请使用0.39-0.59N.m的紧固扭矩安装 。
开关请安装在平面上 。如果安装面凹凸不平，可能导致开关歪斜 ，动作失常和外壳破损 。
② 关于操作行程的设定 ：
针状按钮规格场合，请注意操作行程的设定 。按下量过多则寿命缩短。请以过行程(OT)规格值的70%～100%为标准设定。
注意事项
① 将导线焊接在端子上时，请先将导体穿过端子孔后再进行操作。
② 烙铁的容量为60W以下 ，时间在5S以内。如果操作温度过高或者时间过长 ，可能导致开关特性劣化 。
③ 请尽量少用焊锡 ，如果焊锡进入开关内部，可能会导致接触障碍 。
④ 如果将印刷基板用端子在焊接槽中进行焊接，焊锡可能进入开关内部导致接触不良，因此请采用手工焊接。
