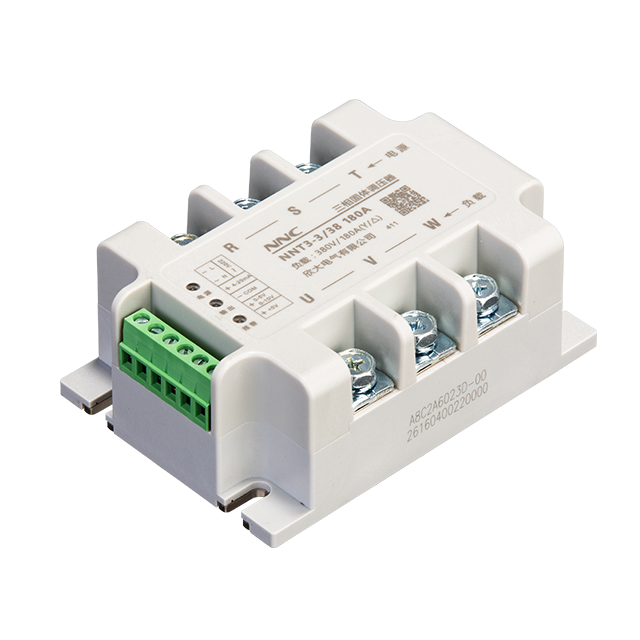

三相交流输出型固体调压器
型号：NNT3-3/38 (SSR-VA) 25-180A

产品特性

本产品是将晶闸管触发电路，单片机控制移相电路、信号检测传感电路，电压调节电路 封装在一起的智能集成模块。是一个完整的电力移相开环控制系统
，可实现对负载电压的调 控。内置RC 阻容吸收回路及压敏电阻保护
，DC0-5V/DC0-10V/DC1-5V/4-20mA 等信号 兼容,也可用手动控制
，在信号控制作用下
，实现三相负载电压从0V 到电网全电压的无级可 调。采用线性控制电路，精度高
，稳定性好。广泛应用于工业电炉、玻璃熔炉

、烘箱、石油 化工

、鞋机等加热行业
，为了确保正确安装及操作本控制器
，请在使用前仔细阅读此说明书
； 可实现手动、自动控制接口，主电路交流输入无相序要求。

产品功能

① 产品采用三颗不同颜色的指示灯，红色为电源指示灯，绿色为产品输出指示灯，黄色为报 警保护指示灯，工作状态更为直观
。
② 产品具有缺相和过温保护功能，当产品三相输入、输出缺相和电压不稳定或产品工作温 过高时，产品会出现报警提示，即黄色指示灯亮起，产品立即停止工作，避免负载损坏
。
③ 具有多种控制输入信号（DC0-5V/DC0-10V/DC1-5V/4-20mA 等）可自行切换选择；

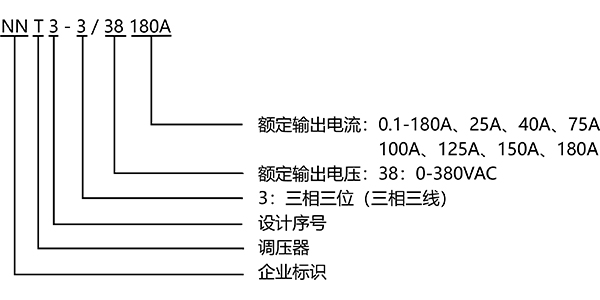

型号说明

产品技术参数

控 制 参 数	输入电压范围	DC 0-5V 、DC0-10V 或DC1-5V 输入阻抗：10KΩ
	输入电流范围	0-10mA 或4-20mA 输入阻抗：250Ω
	手动调节	10KΩ电位器阻值
	辅助电源	220VAC
输 出 参 数	额定工作电压	三相三线380V±20%
	标称电流Arms	25-180A 可选
	工作电流Arms	0.1-180A
	电网频率	50Hz
	断态峰值截止电压Vp	≥1200Vpk
	浪涌电流（电网一周）	800%
	断态漏电流	＜12mA
	静态电压上升率dvs/dt	＞200Vμs
	换向电压上升率dvs/dt	＞200Vμs
	调节响应时间	≤10mS
	关断最大延时	≤10mS
其 他 参 数	介质耐压	≥2000V
	绝缘电阻	＞1000MΩ
	冷却方式	散热器、强制风冷
	外形尺寸	106.4×75.4×43.3mm
	安装尺寸	90×47.5mm
	重量	25-40A≈430g 、75-180A≈560g
	安装形式	螺栓安装
	工作指示	LED
	说明	负载5A 以上必须安装散热器，60℃以上必须加风扇强冷或者水冷

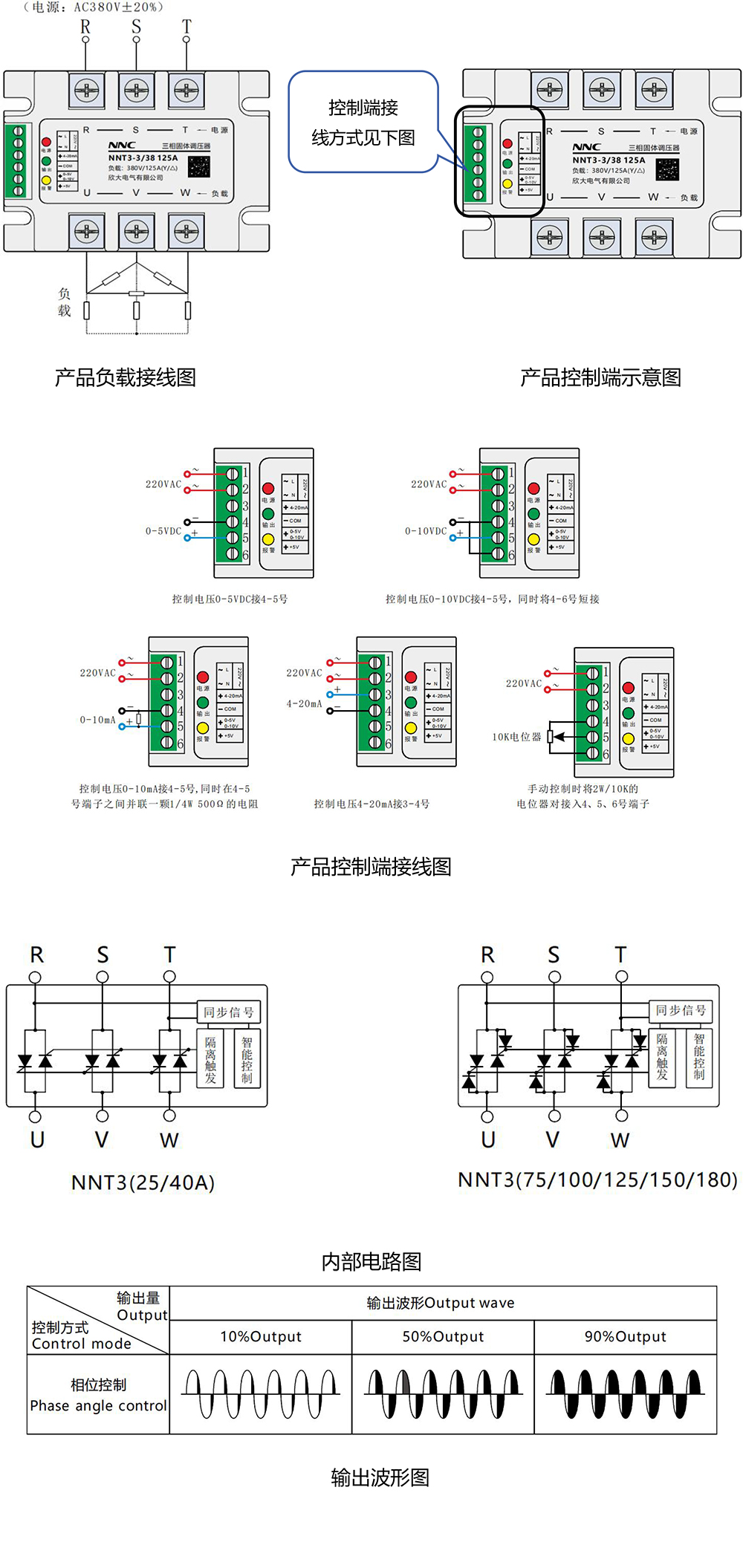

产品尺寸及接线方式

选型指南

① 产品输出端内部有RC 吸收回路，会有≤10mA 漏电流
，一般的微小型负载会有自导通或 输出电压现象属正常。特殊定制款产品请联系工厂进行协商，确定好技术参数后再进行生 产
。
② 由于输出端可控硅在导通时有3V 左右的压降
，导致产品发热
，需要加装标准规格散热器，同时在机柜集中安装时要留有足够的散热空间
。
③ 散热器的选型可参考附表1
④ 产品标识的输出电压和电流为额定电压和额定电流，在实际使用时要降额使用。不同负载降额系数不一样，参考附表2，特别是感性负载还应在输出端并联压敏电阻保护
。
附表1：散热器选型指南

负载电流	散热器型号	负载电流	散热器型号
三相30A以下	NN-034	三相100A 以下	NN-038
三相40A以下	NN-036	三相150A 以下	NN-038（带风机）
三相80A以下	NN-037	三相200A 以下	NN-039（带风机）

附表2：负载降额

负载类型	纯电阻	电热丝	白炽灯	变压器	电磁铁	单相电机	三相电机	电容投切
功率因素	1.0	0.7	0.5	0.4	0.5	0.2	0.3	浪涌
放大倍数	1.5 倍	2 倍	2.5 倍	4 倍	4 倍	7 倍	6 倍	10 倍

例1: 在负载类型为电热丝（功率因素为0.7）的应用环境中，实际工作电流为10A

，尊龙凯时人生就是搏该选择多少安培的产品呢？
根据附表2 的估算方法，可以得出：
10A（实际工作电流）x2（放大倍数）=20A
所以本例中需要选择20A 的产品。
例2
：在负载类型为单相电机（功率因数为0.2）的应用环境中，实际工作电流为10A，尊龙凯时人生就是搏该选择多少安培的产品呢？
根据附表2 的估算方法
，可以得出
：
10A（实际工作电流）x7（放大倍数）=70A
所以本例中需要选择70A 的产品。

注意事项

输入工作条件

：
① 注意工作电压的范围和正负极。
② 为确保产品正常工作，环境温度较低时应加大输入电流
，温度较高时应降低输入电流。
③ 请勿在输入回路上施加超过额定值的电压，否则会导致SSR 故障或烧坏。
④ 用集成电路直接驱动SSR 时应有足够的带载能力和尽可能低的"0"电平输出。
⑤ 产品工作电源为220VAC，无火、零线区分。
⑥ 在同一时刻宜使用一种控制方式输入，若要采用两种以上方式同时输入使用，则输入信号较强的一种起主要作用。
输出工作条件：
① 三相交流电路的进线无相序要求
，导线粗细按实际使用电流选择
。输出端接负载。
② 请勿在输出回路上施加超过额定值的电压，否则会导致SSR 故障或烧坏
。
③ 实际使用时负载电流请不要超出额定电流范围，否则可能导致SSR 异常发热或烧坏。
④ 为确保SSR 的可靠工作，必须正确使用SSR 的极限参数及采取必要的保护措施。
⑤ 峰值电压选择：电感负载
：取线路电压（有效值）的2-3 倍，纯电阻负载
：取线路电压（有效值）的1-2 倍
。
⑥ 压敏电阻的选用：负载为感性负载时，请务必在产品输出端并接一压敏电阻，取值为负载电压的1.8-2 倍
。
⑦ 过温保护：在使用过程中若发生高温报警现象，需检查产品选型是否正确
，散热器是否匹配，产品底板与散热器接触面是否涂抹导热硅脂
。
安装须知:
① 安装方式
：壁挂式垂直安装，电源为上进下出。接线时各接线端子上的杂物要清除，拧紧螺丝
，否则会造成端子因接触不良发热而导致产品损坏。
② 安装时请务必在电源侧加装aR 型快速熔断器，空气开关等保护，以防止短路
，造成产品永久性失效。选取熔断器电流等级的原则为略大于负载电流。阻性负载和感性负载宜用aR 型快速熔断器，电动机，电力补偿电容器类负载宜用空气开关保护。
③ 产品应与散热器配合使用，在机柜中与其他器件之间有足够的散热空间
，为了避免产品的温升超过允许值，设计应用时应充分考虑散热效果和安装位置，当两只或多只产品并排安装时应留有适当大的间距。必要时可安装风扇强制散热。散热效果不仅跟实际使用电流和散热器大小有关，还跟环境温度（夏季、冬季）、通风条件（自然冷却、强制冷却、风量大小）以及安装密度等因素均有关

。
④ 工作电流5A 以下的产品尽量安装在通风较好的散热窗旁边，或有冷却风吹到的地方。
⑤ 工作电流5A 以上的产品必须安装散热器，产品与散热器之间加上导热硅脂才能良好散热
，散热器表面温度接近60℃时应强制风冷
。
⑥ 输入端M4 螺丝推荐紧固扭矩1.2-1.4Nm,输出端M6 螺丝推荐紧固扭矩2.5-3.0Nm
。
⑦ 警告！在进行安装、维修等操作时，务必首先切断电源才能进行安装或检修
，以防止触电危险。
⑧ 贮存条件：产品存放要求做到防潮、防湿、避免雨淋、跌落以及剧烈碰撞
。应存放于通风、干燥
、无腐蚀性气体的环境中，对环境的湿度要求必须小于80%
。
